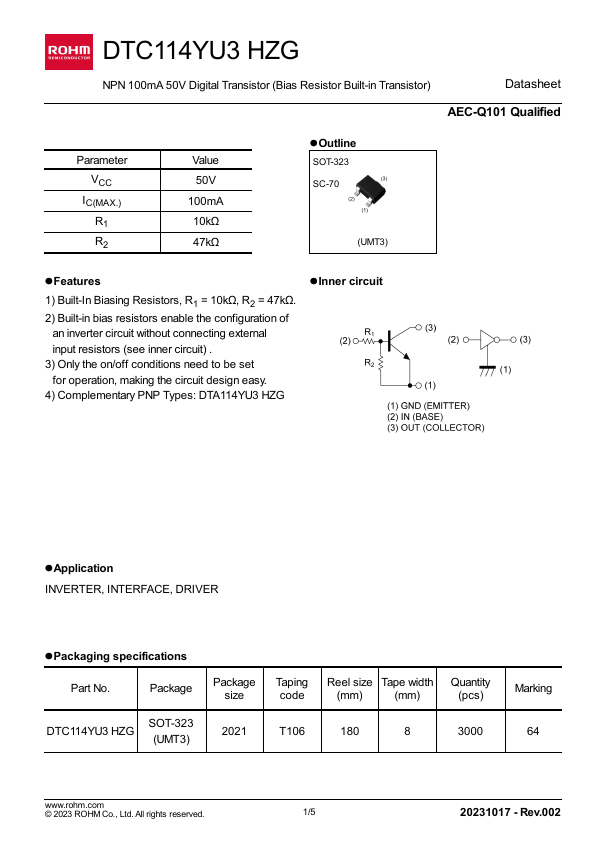

DTC114YU3 HZG NPN 100m A 50V Digital Transistor (Bias Resistor Built-in Transistor) AEC-Q101 Qualified Parameter VCC IC(MAX.) R1 R2 Value 50V 100m A 10kΩ 47kΩ l Features 1) Built-In Biasing Resistors, R1 = 10kΩ, R2 = 47kΩ. 2) Built-in bias resistors enable the configuration of 　an inverter circuit without connecting external 　input resistors (see inner circuit) . 3) Only the on/off conditions need to be set 　for operation, making the circuit design easy. 4) plementary PNP Types: DTA114YU3 HZG l Outline SOT-323 　 SC-70 　 　 　 　 　 (UMT3) 　 　 　 　 　　　　　　　　 l Inner circuit l Application INVERTER, INTERFACE, DRIVER l Packaging specifications 　　　　　　　　　　　　　　　　　　　　　　 Part No. Package Package size Taping code Reel size Tape width Quantity (mm) (mm) (pcs) Marking DTC114YU3 HZG SOT-323 2021 T106 (UMT3) 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　　 　 　 　 　 　 　 　 　 　 　 .rohm. © 2023 ROHM Co., Ltd. All rights reserved. 1/5 -...
