HVMA01F35A-ST10S Datasheet - BOURNS

HVMA01F35A-ST10S Flyback Transformer

HVMA01F35A-ST10S Features

* n 1 Watt flyback transformer n 100 to 400 kHz switching frequency n High working voltage of 800 to 1000 V up to 5000 m n SMT transformer with 10 mm creepage n Basic insulation per IEC 61558-2 & IEC 60664-1 n Operating temperature: -40 °C to +125 °C n AEC-Q200 compliant & automotive grade Applicatio

HVMA01F35A-ST10S Datasheet (800.53 KB)

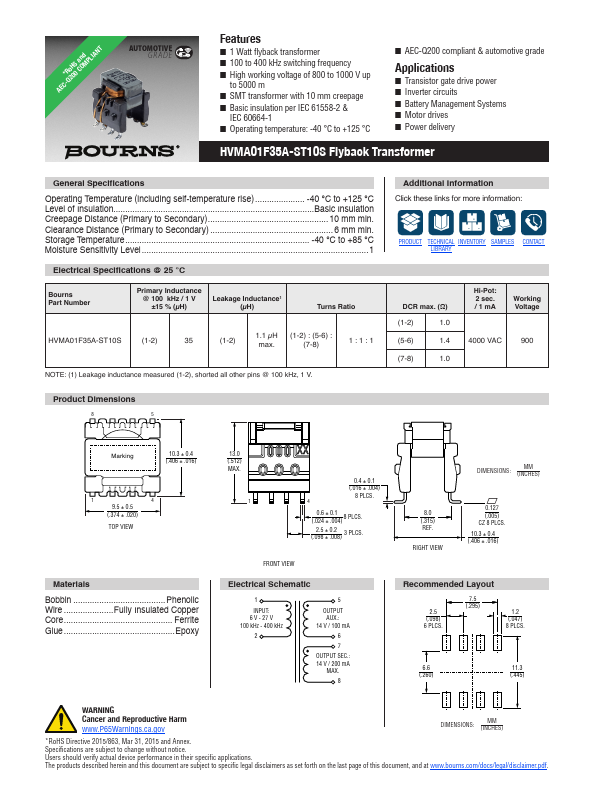

Preview of HVMA01F35A-ST10S PDF

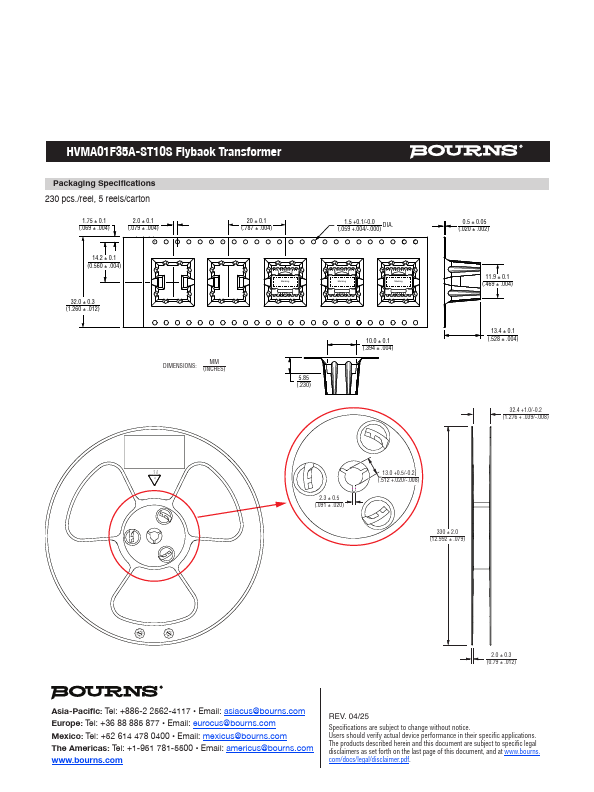

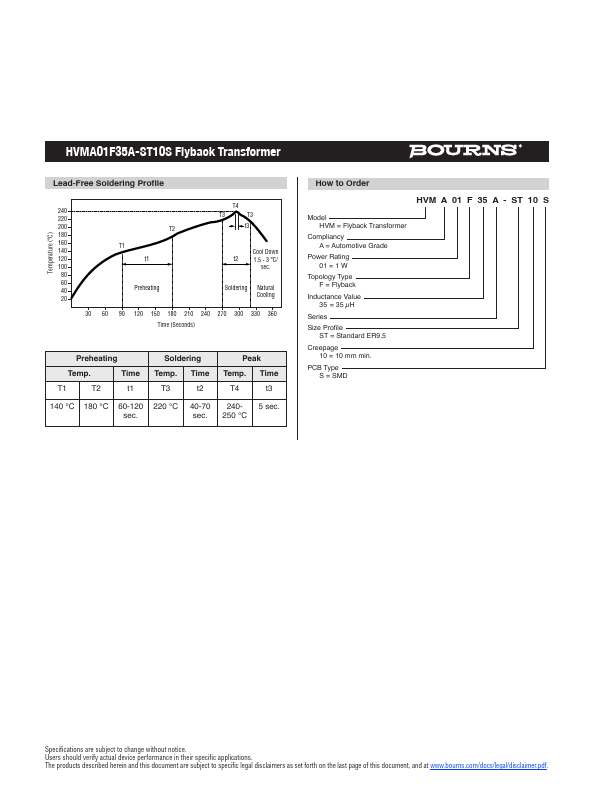

HVMA01F35A-ST10S Datasheet Preview Page 2 HVMA01F35A-ST10S Datasheet Preview Page 3

Datasheet Details

Part number:

HVMA01F35A-ST10S

Manufacturer:

BOURNS

File Size:

800.53 KB

Description:

Flyback transformer.
