FSP3132

PWM CONTROL 5A STEP-DOWN CONVERTER

FSP3132 Features

* z z z z z z z z z z z z z z z z z Input voltage: 3.6V to 23V. Output voltage: 0.8V to VCC. Duty ratio: 0% to 100% PWM control Oscillation frequency: 300KHz typ. Soft-start, Current limit, Enable function Thermal Shutdown function Built-in internal SW P-channel MOSFET SOP8L Package. PC Motherboard LC

FSP3132 General Description

FSP3132 consists of step-down switching regulator with PWM control. These devices include a reference voltage source, oscillation circuit, error amplifier, internal PMOS and etc. FSP3132 provides low-ripple power, high efficiency, and excellent transient characteristics. The PWM control circuit is a.

FSP3132 Datasheet (223.32 KB)

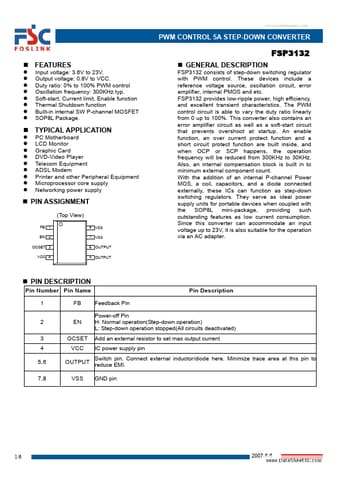

Preview of FSP3132 PDF

Datasheet Details

Part number:

FSP3132

Manufacturer:

FOSLINK SEMICONDUCTOR

File Size:

223.32 KB

Description:

Pwm control 5a step-down converter.
