GS81302T107E

144Mb SigmaDDR-II+ Burst of 2 SRAM

GS81302T107E Features

* 2.0 Clock Latency

* Simultaneous Read and Write SigmaDDRâ„¢ Interface

* Common I/O bus

* JEDEC-standard pinout and package

* Double Data Rate interface

* Byte Write controls sampled at data-in time

* Burst of 2 Read and Write

* On-Die T

GS81302T107E General Description

Table Symbol Description Type Comments SA Synchronous Address Inputs Input

* R/W Synchronous Read Input High: Read Low: Write BW0

*BW3 Synchronous Byte Writes Input Active Low LD Synchronous Load Pin Input Active Low K Input Clock Input Active High K Input Clock .

GS81302T107E Datasheet (219.45 KB)

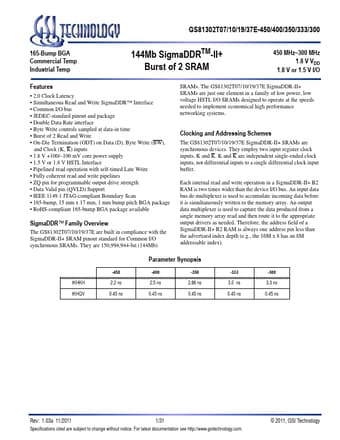

Preview of GS81302T107E PDF

Datasheet Details

Part number:

GS81302T107E

Manufacturer:

GSI Technology

File Size:

219.45 KB

Description:

144mb sigmaddr-ii+ burst of 2 sram.
GS81302T07/10/19/37E-450/400/350/333/300 165-Bump BGA Commercial Temp Industrial Temp 144Mb SigmaDDRTM-II+ Burst of 2 SRAM 450 MHz

*300 MHz .
