2SK549 - N-Channel MOSFET Transistor

📥 Download Datasheet

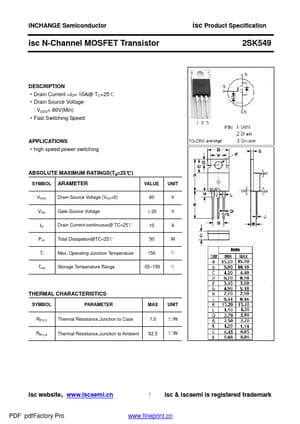

Preview of 2SK549 PDF
datasheet Preview Page 2

Datasheet Details

Part number 2SK549
Manufacturer INCHANGE
File Size 58.88 KB
Description N-Channel MOSFET Transistor
Datasheet download datasheet 2SK549-INCHANGE.pdf

2SK549 Product details

Description

Drain Current ID= 10A@ TC=25℃ Drain Source Voltage- : VDSS= 60V(Min) Fast Switching Speed APPLICATIONS high speed power switching ABSOLUTE MAXIMUM RATINGS(Ta=25℃) SYMBOL ARAMETER VALUE UNIT VDSS VGS ID Ptot Tj Tstg Drain-Source Voltage (VGS=0) 60 V Gate-Source Voltage ±20 V Drain Current-continuous@ TC=25℃ 10 A Total Dissipation@TC=25℃ 50 W Max.Operating Junction Temperature 150 ℃ Storage Temperature Range -55~150 ℃ THERMAL CHARACTERISTICS SYMBOL
