A1516 SILICON PNP TRANSISTOR

📥 Download Datasheet  Datasheet Preview Page 1

Description

INCHANGE Semiconductor isc Product Specification isc Silicon PNP Power Transistor 2SA1516 .
Collector-Emitter Breakdown Voltage: V(BR)CEO= -180V(Min). Good Linearity of hFE. Complement to Type 2SC3907 www.

📥 Download Datasheet

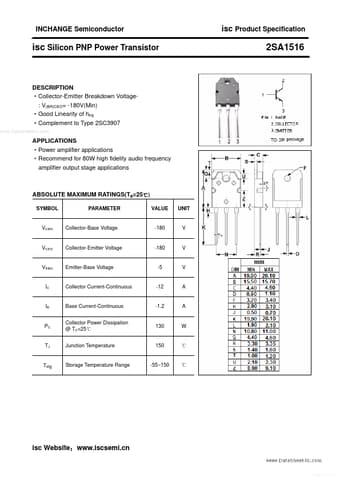

Preview of A1516 PDF
datasheet Preview Page 2

Datasheet Specifications

Part number
A1516
Manufacturer
ISC
File Size
173.90 KB
Datasheet
A1516-ISC.pdf
Description
SILICON PNP TRANSISTOR

Applications

* Power amplifier applications
* Recommend for 80W high fidelity audio frequency amplifier output stage applications ABSOLUTE MAXIMUM RATINGS(Ta=25℃) SYMBOL PARAMETER VALUE UNIT VCBO Collector-Base Voltage -180 V VCEO Collector-Emitter Voltage -180 V VEBO Emitter-Base Voltage -5 V
