IMYR140R006M2H Datasheet - Infineon

IMYR140R006M2H-Infineon.pdf

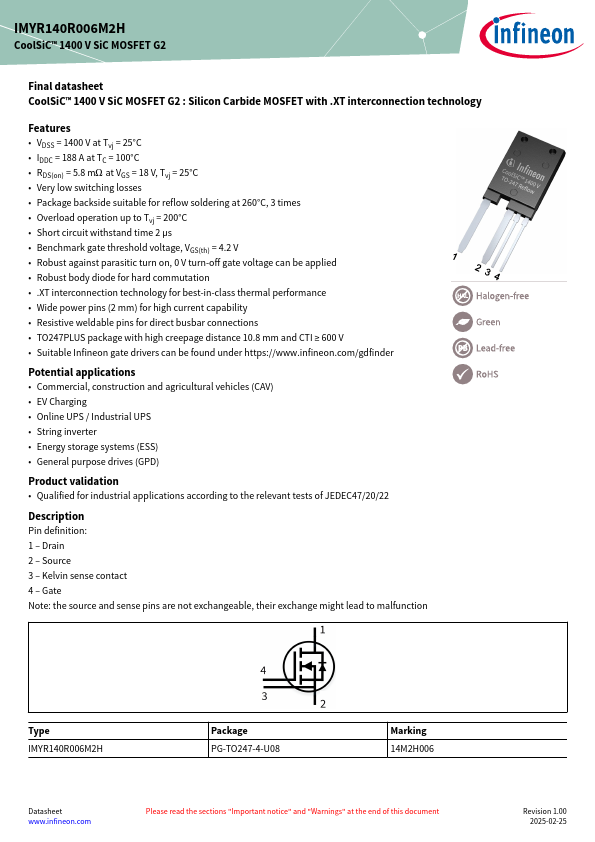

Preview of IMYR140R006M2H PDF
IMYR140R006M2H Datasheet Preview Page 2 IMYR140R006M2H Datasheet Preview Page 3

Datasheet Details

Part number:

IMYR140R006M2H

Manufacturer:

Infineon ↗

File Size:

1.14 MB

Description:

1400v sic mosfet.

IMYR140R006M2H, 1400V SiC MOSFET

Pin definition: 1 * Drain 2 * Source 3 * Kelvin sense contact 4 * Gate Note: the source and sense pins are not exchangeable, their exchange might lead to malfunction Copyright © Infineon Technolo Type IMYR140R006M2H Package PG-TO247-4-U08 Marking 14M2H006 Datashe

IMYR140R006M2H Features

* VDSS = 1400 V at Tvj = 25°C

* IDDC = 188 A at TC = 100°C

* RDS(on) = 5.8 mΩ at VGS = 18 V, Tvj = 25°C

* Very low switching losses

* Package backside suitable for reflow soldering at 260°C, 3 times

* Overload operation up to Tvj = 200°C

* Shor
