ECC832 Datasheet - JJ

ECC832 Combinated double triode

ECC832 - 12DW7 10 ECC832 Combinated double triode for special purposes Base: NOVAL Uf = 6,3 or 12,6 V If = 300 or 150 mA Typical characteristic: system I. system II. (pin 6,7,8) (pin 1,2,3) Ua = 250 V 250 V Ug = -2 V -8,5 V Ia = 1,2 mA 10,5 mA S = 1,6 mA/V 2,2 mA/V Ri = 62,5 kΩ 7,7 kΩ µ = 100 17 Limiting values: Capacitances: Please, refer to specs. of ECC 83 (for system I) or ECC 82 (for system II) Note: ECC 823 Possibility to supply this tube „on reqest“ of customer with rever.

ECC832 Datasheet (166.22 KB)

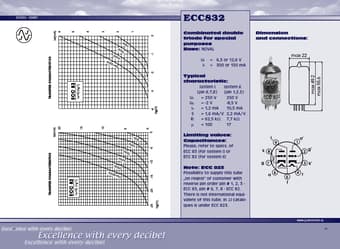

Preview of ECC832 PDF

Datasheet Details

Part number:

ECC832

Manufacturer:

JJ

File Size:

166.22 KB

Description:

Combinated double triode.
