SN54LS173A Datasheet - Motorola Inc

SN54LS173A 4-BIT D-TYPE REGISTER

SN54/74LS173A 4-BIT D-TYPE REGISTER WITH 3-STATE OUTPUTS The SN54 / 74LS173A is a high-speed 4-Bit Register featuring 3-state outputs for use in bus-organized systems. The clock is fully edge-triggered allowing either a load from the D inputs or a hold (retain register contents) depending on the state of the Input Enable Lines (IE1, IE2). A HIGH on either Output Enable line (OE1, OE2) brings the output to a high impedance state without affecting the actual register contents. A HIGH on the Master.

SN54LS173A Datasheet (207.61 KB)

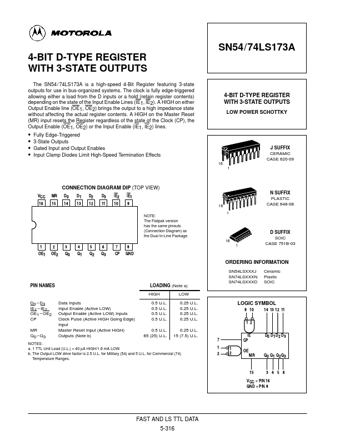

Preview of SN54LS173A PDF
SN54LS173A Datasheet Preview Page 2 SN54LS173A Datasheet Preview Page 3

Datasheet Details

Part number:

SN54LS173A

Manufacturer:

Motorola Inc

File Size:

207.61 KB

Description:

4-bit d-type register.
