QAM-TX2-315

AM TRANSMITTER MODULE

QAM-TX2-315 Datasheet (107.61 KB)

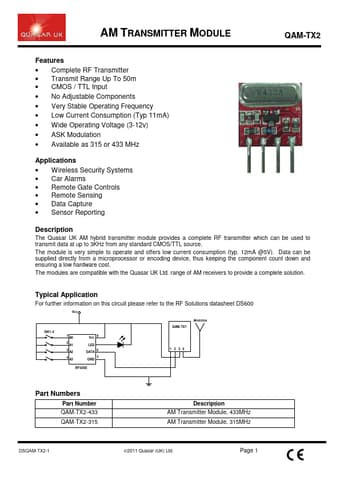

Preview of QAM-TX2-315 PDF Datasheet

Datasheet Details

Part number:

QAM-TX2-315

Manufacturer:

Quasar

File Size:

107.61 KB

Description:

Am transmitter module

QAM-TX2-315 Features

* Complete RF Transmitter

* Transmit Range Up To 50m

* CMOS / TTL Input

* No Adjustable Components

* Very Stable Operating Frequency

* Low Current Consumption (Typ 11mA)

* Wide Operating Voltage (3-12v)

* ASK Modulation

* Availa

QAM-TX2-315 General Description

The Quasar UK AM hybrid transmitter module provides a complete RF transmitter which can be used to transmit data at up to 3KHz from any standard CMOS/TTL source. The module is very simple to operate and offers low current consumption (typ. 12mA @5V). Data can be supplied directly from a microprocess.
