VNP20N07FI

FULLY AUTOPROTECTED POWER MOSFET

VNP20N07FI Features

* During normal operation, the Input pin is electrically connected to the gate of the internal power MOSFET. The device then behaves like a standard power MOSFET and can be used as a switch from DC to 50 KHz. The only difference from the user’s standpoint is that a small DC current (Iiss) flows into t

VNP20N07FI General Description

The VNP20N07FI, VNB20N07 and VNV20N07 are monolithic devices made using STMicroelectronics VlPower M0 Technology, intended for replacement of standard power MOSFETS in DC to 50 KHz applications. Built-in thermal shut-down, linear current limitation and overvoltage clamp protect the chip in harsh BL.

VNP20N07FI Datasheet (381.52 KB)

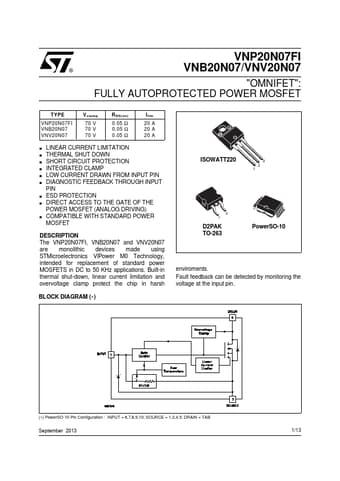

Preview of VNP20N07FI PDF

Datasheet Details

Part number:

VNP20N07FI

Manufacturer:

STMicroelectronics ↗

File Size:

381.52 KB

Description:

Fully autoprotected power mosfet.
VNP20N07FI ® VNB20N07/VNV20N07 "OMNIFET": FULLY AUTOPROTECTED POWER MOSFET TYPE VNP20N07FI VNB20N07 VNV20N07 Vclamp 70 V 70 V 70 V RDS(on) 0.05 .
