M378T3354CZx - DDR2 Unbuffered SDRAM MODULE 240pin Unbuffered Module based

Datasheet Summary

Description

Pin Name A0-A13 BA0, BA1 RAS CAS WE S0, S1 CKE0,CKE1 ODT0, ODT1 DQ0 - DQ63 CB0 - CB7 DQS0 - DQS8 DM(0-8) DQS0-DQS8 Description DDR2 SDRAM address bus DDR2 SDRAM bank select DDR2 SDRAM row address strobe DDR2 SDRAM column address strobe DDR2 SDRAM wirte enable DIMM Rank Select Lines DDR2 SDRAM clock

Features

  • Performance range E7 (DDR2-800) Speed@CL3 Speed@CL4 Speed@CL5 CL-tRCD-tRP 400 533 800 5-5-5 E6 (DDR2-667) 400 533 667 5-5-5 D5 (DDR2-533) 400 533 533 4-4-4 CC (DDR2-400) 400 400 3-3-3 Unit Mbps Mbps Mbps CK.
  • JEDEC standard 1.8V ± 0.1V Power Supply.
  • VDDQ = 1.8V ± 0.1V.
  • 200 MHz fCK for 400Mb/sec/pin, 267MHz fCK for 533Mb/sec/pin, 333MHz fCK for 667Mb/sec/pin, 400MHz fCK for 800Mb/sec/pin.
  • 4 Banks.
  • Posted CAS.
  • Programmable CAS Latency.

📥 Download Datasheet

Datasheet preview – M378T3354CZx

Datasheet Details

Part number M378T3354CZx
Manufacturer Samsung semiconductor
File Size 485.36 KB
Description DDR2 Unbuffered SDRAM MODULE 240pin Unbuffered Module based
Datasheet download datasheet M378T3354CZx Datasheet
Additional preview pages of the M378T3354CZx datasheet.
Other Datasheets by Samsung semiconductor

Full PDF Text Transcription

Click to expand full text

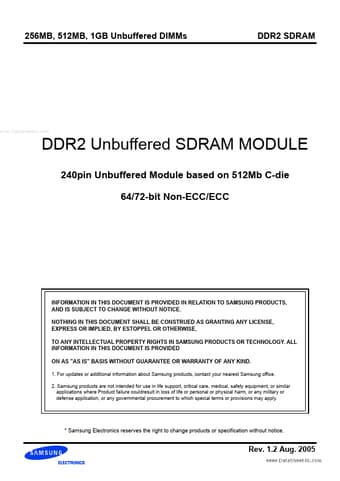

256MB, 512MB, 1GB Unbuffered DIMMs DDR2 SDRAM www.DataSheet4U.com DDR2 Unbuffered SDRAM MODULE 240pin Unbuffered Module based on 512Mb C-die 64/72-bit Non-ECC/ECC INFORMATION IN THIS DOCUMENT IS PROVIDED IN RELATION TO SAMSUNG PRODUCTS, AND IS SUBJECT TO CHANGE WITHOUT NOTICE. NOTHING IN THIS DOCUMENT SHALL BE CONSTRUED AS GRANTING ANY LICENSE, EXPRESS OR IMPLIED, BY ESTOPPEL OR OTHERWISE, TO ANY INTELLECTUAL PROPERTY RIGHTS IN SAMSUNG PRODUCTS OR TECHNOLOGY. ALL INFORMATION IN THIS DOCUMENT IS PROVIDED ON AS "AS IS" BASIS WITHOUT GUARANTEE OR WARRANTY OF ANY KIND. 1. For updates or additional information about Samsung products, contact your nearest Samsung office. 2.
