2SD1264 - SILICON POWER TRANSISTOR

📥 Download Datasheet

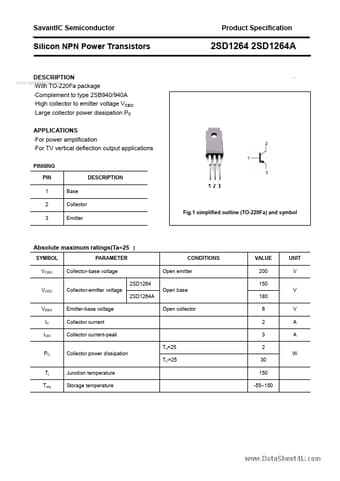

Preview of 2SD1264 PDF
datasheet Preview Page 2 datasheet Preview Page 3

Datasheet Details

Part number 2SD1264
Manufacturer SavantIC
File Size 163.03 KB
Description SILICON POWER TRANSISTOR
Datasheet download datasheet 2SD1264_SavantIC.pdf

2SD1264 Product details

Description

With TO-220Fa package Complement to type 2SB940/940A High collector to emitter voltage VCEO Large collector power dissipation PC APPLICATIONS For power amplification For TV vertical deflection output applications PINNING PIN 1 2 3 Base Collector DESCRIPTION Fig.1 simplified outline (TO-220Fa) and symbol Emitter Absolute maximum ratings(Ta=25 ) SYMBOL VCBO PARAMETER Collector-base voltage 2SD1264 VCEO Collector-emitter voltage 2SD1264A VEBO IC ICM Emitter-base volt
