SMC3535AK

Single P-Channel MOSFET

SMC3535AK Features

* VDS=-30V, ID=-6.6A RDS(ON)=45mΩ(Typ.)@VGS=-10V RDS(ON)=52mΩ(Typ.)@VGS=-4.5V RDS(ON)=68mΩ(Typ.)@VGS=-2.5V

* Fast switch

* Low gate charge

* High power and current handling capability

* APPLICATIONS

* Portable Equipment

* Power Management

* Load Switch D S D G SOT-89 G S

* A

SMC3535AK General Description

SMC3535AK is the P-Channel logic enhancement mode power field effect transistor is produced using high cell density. advanced trench technology to provide excellent RDS(ON), low gate charge and operation gate as 2.5V. This device is suitable for use as a load switch or other general applications.

SMC3535AK Datasheet (298.85 KB)

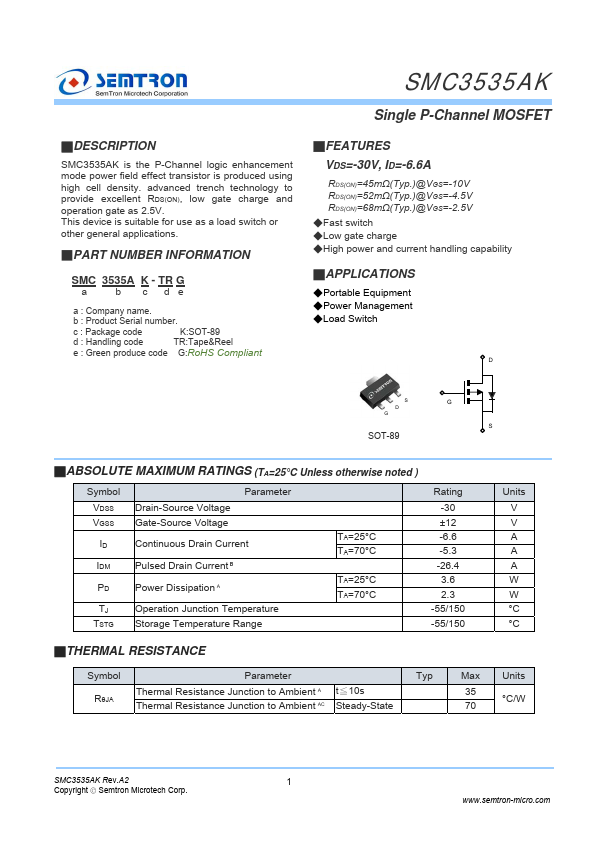

Preview of SMC3535AK PDF

Datasheet Details

Part number:

SMC3535AK

Manufacturer:

Semtron

File Size:

298.85 KB

Description:

Single p-channel mosfet.

📁 Related Datasheet

SMC3535 P-Channel Enhancement Mode MOSFET (Semtron)

SMC3535K Single P-Channel MOSFET (Semtron)

SMC30 SURFACE MOUNT UNIDIRECTIONAL AND BIDIRECTIONAL TRANSIENT VOLTAGE SUPPRESSORS (Lite-On)

SMC30 GLASS PASSIVATED JUNCTION TRANSIENT VOLTAGE SUPPRESSORS (MIC)

SMC301PG LED Display (American Opto Plus LED)

SMC3054 N-Channel Enhancement Mode MOSFET (Semtron)

SMC3056 N-Channel Enhancement Mode MOSFET (Semtron)

SMC30A SURFACE MOUNT UNIDIRECTIONAL AND BIDIRECTIONAL TRANSIENT VOLTAGE SUPPRESSORS (Lite-On)

SMC30A GLASS PASSIVATED JUNCTION TRANSIENT VOLTAGE SUPPRESSORS (MIC)

SMC30C SURFACE MOUNT UNIDIRECTIONAL AND BIDIRECTIONAL TRANSIENT VOLTAGE SUPPRESSORS (Lite-On)

TAGS

SMC3535AK Single P-Channel MOSFET Semtron

Image Gallery

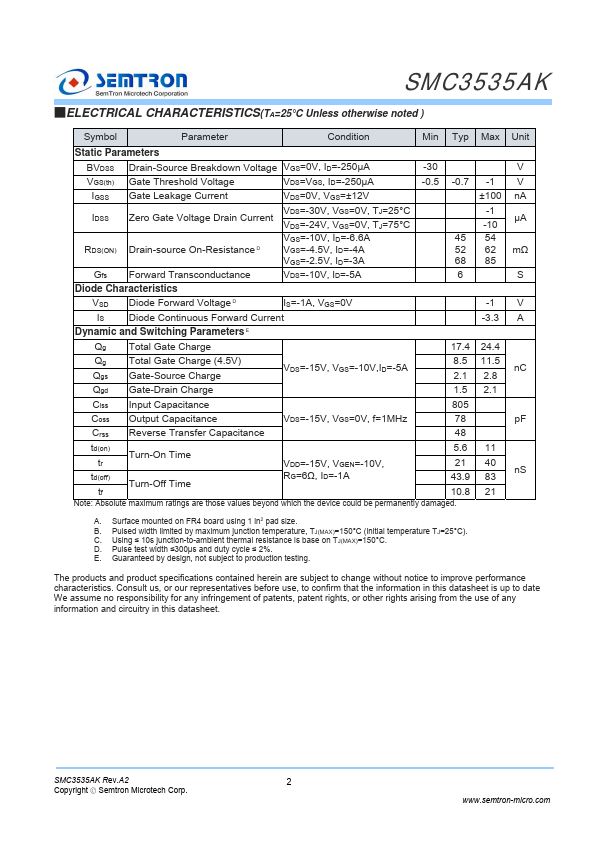

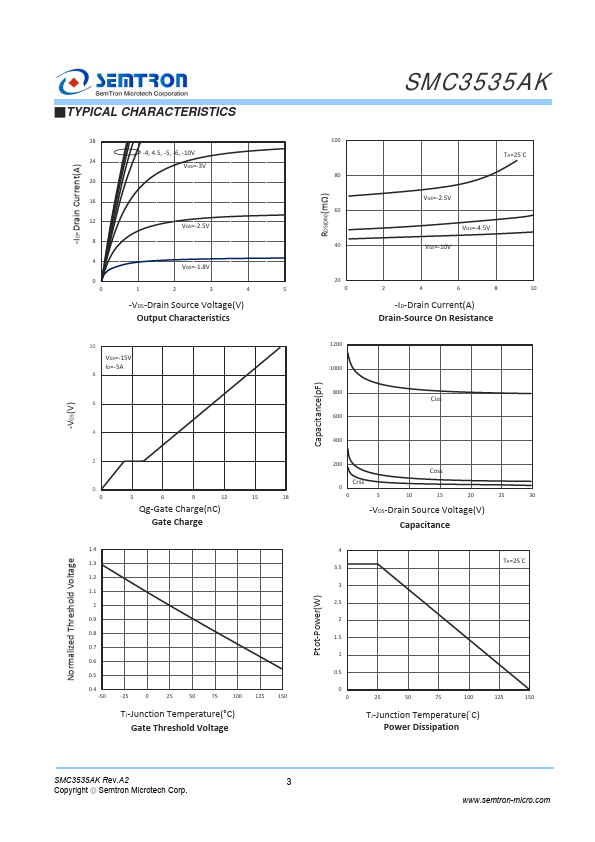

SMC3535AK Datasheet Preview Page 2 SMC3535AK Datasheet Preview Page 3
