BUZ42 Datasheet - Siemens Semiconductor Group

BUZ42 Power Transistor

BUZ 42 SIPMOS ® Power Transistor N channel Enhancement mode Avalanche-rated Pin 1 G Pin 2 D Pin 3 S Type BUZ 42 VDS 500 V ID 4A RDS(on) 2Ω Package TO-220 AB Ordering Code C67078-S1311-A2 Maximum Ratings Parameter Continuous drain current Symbol Values 4 Unit A ID IDpuls 16 TC = 30 °C Pulsed drain current TC = 25 °C Avalanche current,limited by Tjmax Avalanche energy,periodic limited by Tjmax Avalanche energy, single pulse IAR EAR EAS 4 6 mJ ID = 4 .

BUZ42 Datasheet (180.57 KB)

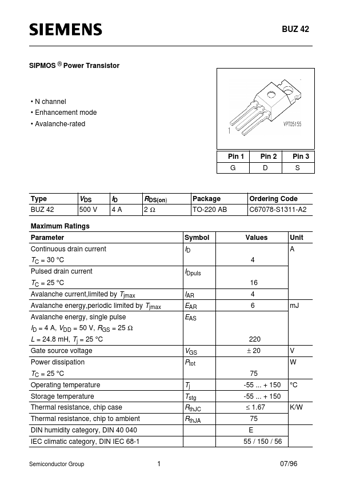

Preview of BUZ42 PDF

Datasheet Details

Part number:

BUZ42

Manufacturer:

Siemens Semiconductor Group

File Size:

180.57 KB

Description:

Power transistor.
