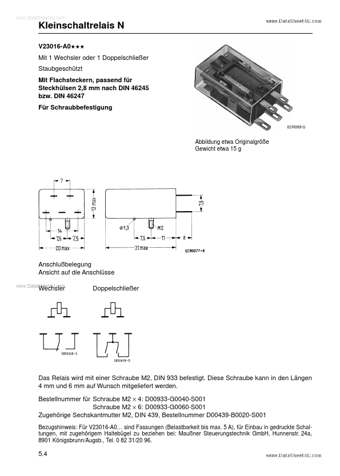

Kleinschaltrelais N
V23016-A0555 Mit 1 Wechsler oder 1 Doppelschließer Staubgeschützt Mit Flachsteckern, passend für Steckhülsen 2,8 mm nach DIN 46245 bzw. DIN 46247 Für Schraubbefestigung
ECR0066-Q
Abbildung etwa Originalgröße Gewicht etwa 15 g
Anschlußbelegung Ansicht auf die Anschlüsse
www.DataSheet4U.com
Wechsler
Doppelschließer
Das Relais wird mit einer Schraube M2, DIN 933 befestigt. Diese Schraube kann in den Längen 4 mm und 6 mm auf Wunsch mitgeliefert werden. Bestellnummer für Schraube M2 × 4: D00933-G0040-S001 Schraube M2 × 6: D00933-G0060-S001 Zugehörige Sechskantmutter M2, DIN 439, Bestellnummer D00439-B0020-S001
Bezugshinweis: Für V23016-A0… sind Fassungen (Belastbarkeit bis max.
