V23016-D0xxx-Ax0x - Kleinschaltrelais N

This page provides the datasheet information for the V23016-D0xxx-Ax0x, a member of the V23016-A0xxx Kleinschaltrelais N family.

Siemens Semiconductors

📥 Download Datasheet

Datasheet Details

Part number	V23016-D0xxx-Ax0x
Manufacturer	Siemens Semiconductors
File Size	899.21 KB
Description	Kleinschaltrelais N
Datasheet	V23016-D0xxx-Ax0x Datasheet
Additional preview pages of the V23016-D0xxx-Ax0x datasheet.

📁 Similar Datasheet

V23003 - Signal Relays (TE)
V23003 - Cradle Relay (Tyco)
V23005 - Cradle Relay (Tyco)
V23005 - Signal Relays (TE)
V23026 - Signal Relays (TE)
V23026 - PCB relays (Siemens)
V23030 - Kartenrelais SN (ETC)
V23030-A1xxx - Kartenrelais SN (ETC)
V23030-A2xxx - Kartenrelais SN (ETC)
V23030-C1xxx - Kartenrelais SN (ETC)

Other Datasheets by Siemens Semiconductors

V23016-D0xxx-Ax9x - Kleinschaltrelais N
V23016-A0xxx - Kleinschaltrelais N
V23016-B0xxx - Kleinschaltrelais N
V23016-C0xxx - Kleinschaltrelais N

Full PDF Text Transcription

Click to expand full text

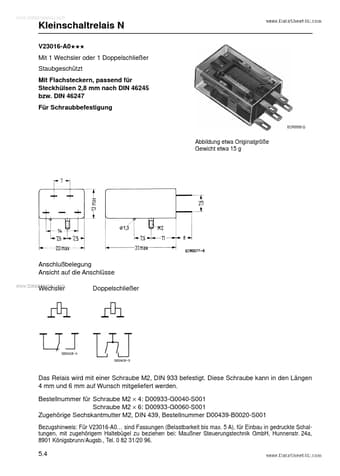

www.DataSheet4U.com Kleinschaltrelais N V23016-A0555 Mit 1 Wechsler oder 1 Doppelschließer Staubgeschützt Mit Flachsteckern, passend für Steckhülsen 2,8 mm nach DIN 46245 bzw. DIN 46247 Für Schraubbefestigung ECR0066-Q Abbildung etwa Originalgröße Gewicht etwa 15 g Anschlußbelegung Ansicht auf die Anschlüsse www.DataSheet4U.com Wechsler Doppelschließer Das Relais wird mit einer Schraube M2, DIN 933 befestigt. Diese Schraube kann in den Längen 4 mm und 6 mm auf Wunsch mitgeliefert werden. Bestellnummer für Schraube M2 × 4: D00933-G0040-S001 Schraube M2 × 6: D00933-G0060-S001 Zugehörige Sechskantmutter M2, DIN 439, Bestellnummer D00439-B0020-S001 Bezugshinweis: Für V23016-A0… sind Fassungen (Belastbarkeit bis max.
