SC9308

AUDIO SYSTEM CONTROL MCU

SC9308 Features

* Memory www.DataSheet4U.com

* Clock source External clock source: 75KHz Crystal Built-in RC oscillator: 3.2MHz; Extension Crystal: 2~6MHz(VDD>2.4V@4MHz)

* RTC Year/month/day display Provide BCD code data directly Leap year auto adjust Timing alarm

* Local oscillator frequency count

SC9308 General Description

SC9308 is a SOC based on Silan’s 8-bit MCU SC65X for analog radio DFR control with low voltage low power consumption. Built-in LCD driver which can drive max. 4X14 segments display, 31 configurable I/O ports and three 8-bit counters, two of which can be combined to achieve 16 timing length; Built-in.

SC9308 Datasheet (1.02 MB)

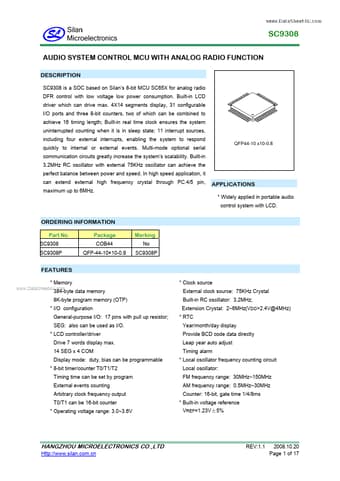

Preview of SC9308 PDF

Datasheet Details

Part number:

SC9308

Manufacturer:

Silan Microelectronics

File Size:

1.02 MB

Description:

Audio system control mcu.
