P6402FMG Datasheet - UNIKC

P6402FMG - P-Channel MOSFET

P6402FMG P-Channel Logic Level Enhancement Mode MOSFET PRODUCT SUMMARY V(BR)DSS RDS(ON) -20V 64mΩ @VGS = -4.5V ID -4A SOT-23 ABSOLUTE MAXIMUM RATINGS (TA = 25 °C Unless Otherwise Noted) PARAMETERS/TEST CONDITIONS SYMBOL LIMITS Drain-Source Voltage VDS -20 Gate-Source Voltage VGS ±12 Continuous Drain Current Pulsed Drain Current1 TA = 25 °C TA = 70 °C ID IDM -4 -3 -20 Power Dissipation TA = 25 °C TA = 70 °C PD 1.25 0.8 Operating Junction & Storage Temperature Range TJ, TS

P6402FMG-UNIKC.pdf

Preview of P6402FMG PDF

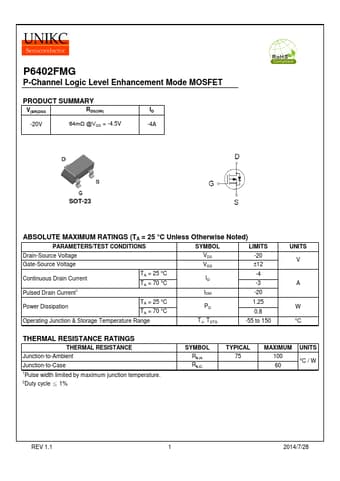

P6402FMG Datasheet Preview Page 2 P6402FMG Datasheet Preview Page 3

Datasheet Details

Part number:

P6402FMG

Manufacturer:

UNIKC

File Size:

570.74 KB

Description:

P-channel mosfet.
