P7006BL Datasheet - UNIKC

P7006BL - MOSFET

P7006BL N-Channel Enhancement Mode MOSFET PRODUCT SUMMARY V(BR)DSS RDS(ON) 60V 70mΩ @VGS = 10V ID 3.8A SOT-223 ABSOLUTE MAXIMUM RATINGS (TA = 25 °C Unless Otherwise Noted) PARAMETERS/TEST CONDITIONS SYMBOL LIMITS Gate-Source Voltage VGS ±20 Continuous Drain Current Pulsed Drain Current1,2 Avalanche Current TA = 25 °C TA = 70 °C ID IDM IAS 3.8 3 25 16 Avalanche Energy3 EAS 12.8 Power Dissipation TA = 25 °C TA = 70 °C Operating Junction & Storage Temperature Range PD TJ, Tstg

P7006BL-UNIKC.pdf

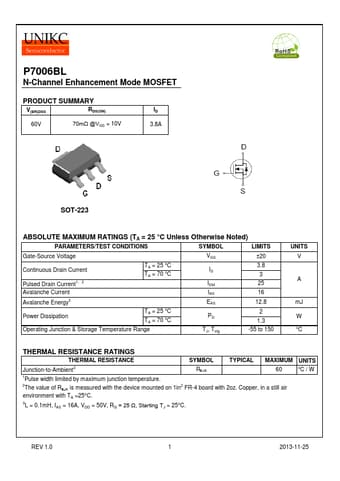

Preview of P7006BL PDF
P7006BL Datasheet Preview Page 2 P7006BL Datasheet Preview Page 3

Datasheet Details

Part number:

P7006BL

Manufacturer:

UNIKC

File Size:

395.72 KB

Description:

Mosfet.
