AGM3224I-1 Datasheet - AZ Displays

AGM3224I-1-AZDisplays.pdf

Preview of AGM3224I-1 PDF
AGM3224I-1 Datasheet Preview Page 2 AGM3224I-1 Datasheet Preview Page 3

Datasheet Details

Part number:

AGM3224I-1

Manufacturer:

AZ Displays

File Size:

850.46 KB

Description:

Liquid crystal display.

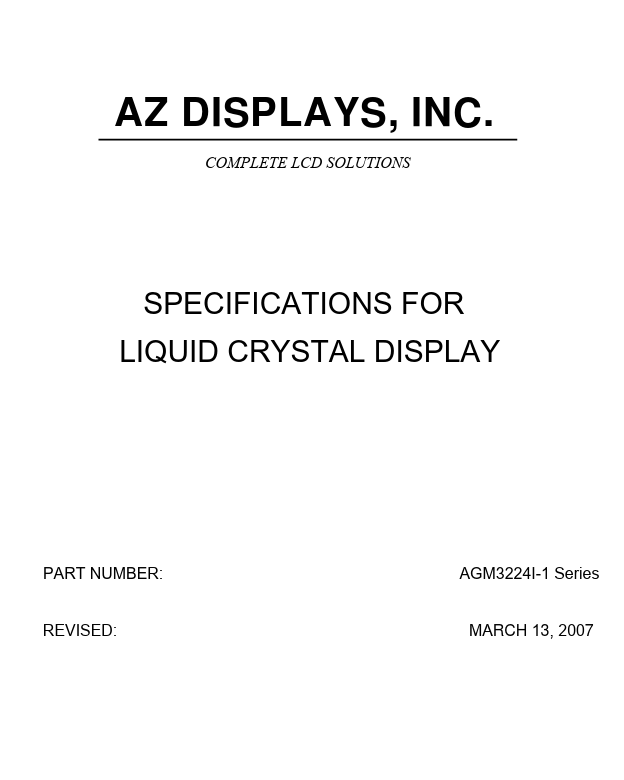

AGM3224I-1, LIQUID CRYSTAL DISPLAY

AZ DISPLAYS, INC.

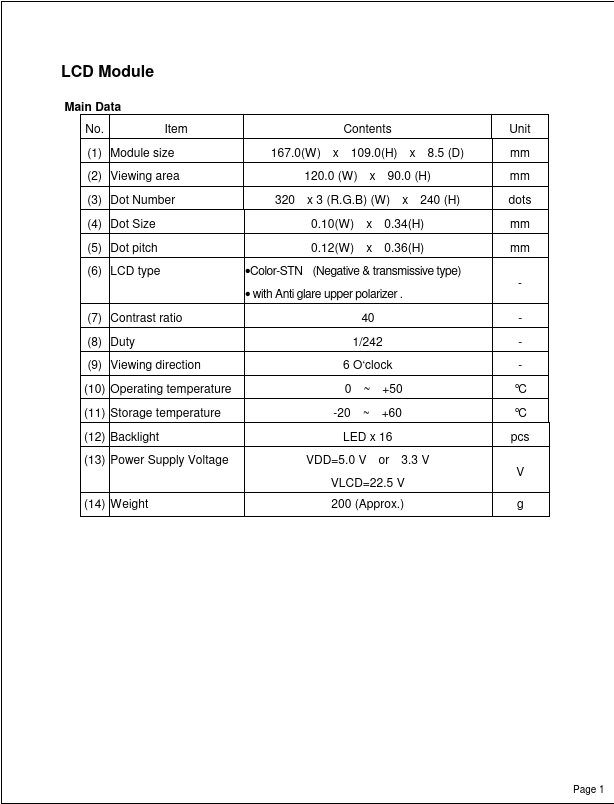

COMPLETE LCD SOLUTIONS SPECIFICATIONS FOR LIQUID CRYSTAL DISPLAY PART NUMBER: REVISED: AGM3224I-1 Series MARCH 13, 2007 LCD Module Main Data No.

Item Contents Unit (1) Module size 167.0(W) x 109.0(H) x 8.5 (D) mm (2) Viewing area 120.0 (W) x 90.0 (H) mm (3) Dot Number 320 x 3 (R.G.B) (W) x 240 (H) dots (4) Dot Size 0.10(W) x 0.34(H) mm (5) Dot pitch 0.12(W) x 0.36(H) mm (6) LCD type Color-STN (Negative & transmissive type) - with Anti
