DMS3014SFG

30V N-CHANNEL ENHANCEMENT MODE MOSFET

DMS3014SFG Features

* DIOFET utilizes a unique patented process to monolithically integrate a MOSFET and a Schottky in a single die to deliver:

* Low RDS(ON)

* minimize conduction losses

* Low VSD

* reducing the losses due to body diode conduction

* Low Qrr

* lowe

DMS3014SFG General Description

and Applications This MOSFET has been designed to minimize the on-state resistance (RDS(on)) and yet maintain superior switching performance, making it ideal for high efficiency power management applications.

* Backlighting

* Power Management Functions

* DC-DC Converters Mec.

DMS3014SFG Datasheet (142.09 KB)

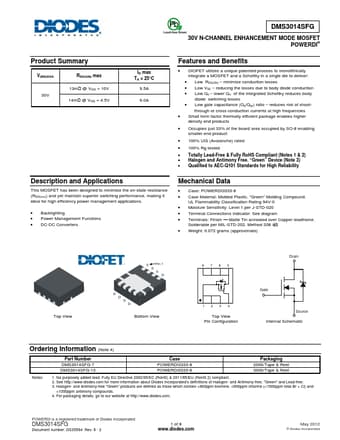

Preview of DMS3014SFG PDF

Datasheet Details

Part number:

DMS3014SFG

Manufacturer:

DIODES ↗ Incorporated

File Size:

142.09 KB

Description:

30v n-channel enhancement mode mosfet.
ADVANCE INFORMATION DMS3014SFG 30V N-CHANNEL ENHANCEMENT MODE MOSFET POWERDI® Product Summary V(BR)DSS 30V RDS(ON) max 13mΩ @ VGS = 10V 14mΩ @ VGS.
