Description
I/O0-31 A0-18 WE1-4 CS1-4
I/O29 I/O28 A0 A1 A2
WE1 CS 1
Data Inputs/Outputs Address Inputs Write Enables Chip Selects Output Enable Power Supply Ground Not Connected
OE VCC GND NC
BLOCK DIAGRAM
WE2 CS2 WE3 CS 3 WE 4CS4 OE A0-18 512K x 8 512K x 8
I/O23 I/O22
512K x 8
512K x 8
I/O21 I/O20 66
I/O0-7 I/O8-15 I/O16-23 I/O24-31
8 8 8 8
May 2001 Rev.6
1
White Electronic Designs Corporation
(602) 437-1520
www.whiteedc.com

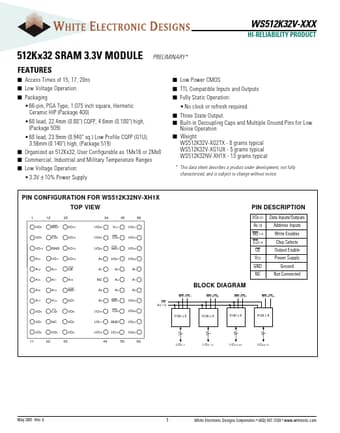

WS512K32V-XXX
PIN CONFIGURATION FOR WS512K32V-XG2
Features
- s Access Times of 15, 17, 20ns s Low Voltage Operation s Packaging.
- 66-pin, PGA Type, 1.075 inch square, Hermetic Ceramic HIP (Package 400).
- 68 lead, 22.4mm (0.88") CQFP, 4.6mm (0.180") high, (Package 509).
