HD74AC367 - Hex Buffer/Driver with 3-State Output

Datasheet Summary

Features

  • 3-State Outputs Drive Bus Lines or Buffer Memory Address Registers.
  • Outputs Source/Sink 24 mA.
  • HD74ACT367 has TTL-Compatible Inputs Pin Arrangement OE1 I O I O I O GND 1 2 3 4 5 6 7 8 (Top view) 16 VCC 15 OE2 14 I 13 O 12 I 11 O 10 I 9 O HD74AC367/HD74ACT367 Logic Symbol OE I O Pin Names OE1, OE2 I O 3-State Output: Enable Input (Active Low) Inputs Outputs Truth Table Inputs OE L L H H L X Z : : : : High Voltage Level Low Voltage Level Immaterial High Impeda.

📥 Download Datasheet

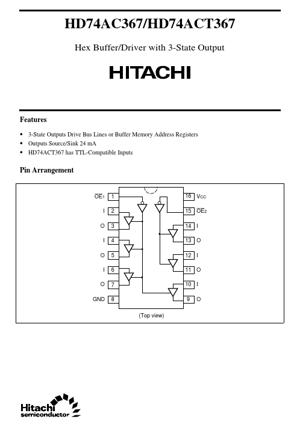

Datasheet preview – HD74AC367

Datasheet Details

Part number HD74AC367
Manufacturer Hitachi Semiconductor
File Size 53.10 KB
Description Hex Buffer/Driver with 3-State Output
Datasheet download datasheet HD74AC367 Datasheet
Additional preview pages of the HD74AC367 datasheet.
Other Datasheets by Hitachi Semiconductor

Full PDF Text Transcription

Click to expand full text
HD74AC367/HD74ACT367 Hex Buffer/Driver with 3-State Output Features • 3-State Outputs Drive Bus Lines or Buffer Memory Address Registers • Outputs Source/Sink 24 mA • HD74ACT367 has TTL-Compatible Inputs Pin Arrangement OE1 I O I O I O GND 1 2 3 4 5 6 7 8 (Top view) 16 VCC 15 OE2 14 I 13 O 12 I 11 O 10 I 9 O HD74AC367/HD74ACT367 Logic Symbol OE I O Pin Names OE1, OE2 I O 3-State Output: Enable Input (Active Low) Inputs Outputs Truth Table Inputs OE L L H H L X Z : : : : High Voltage Level Low Voltage Level Immaterial High Impedance I L H X Output O L H Z DC Characteristics (unless otherwise specified) Item Maximum quiescent supply current Maximum quiescent supply current Maximum ICC/input (HD74ACT366) Symbol I CC I CC I CCT Max 80 8.0 1.
