2SK3505 - N-Channel MOSFET

2SK3505 Description

Isc N-Channel MOSFET Transistor 2SK3505 *.

2SK3505 Features

* With To-220F packaging
* Low input capacitance and gate charge
* Low gate input resistance
* 100% avalanche tested
* Minimum Lot-to-Lot variations for robust device performance and reliable operation

2SK3505 Applications

* Switching applications
* ABSOLUTE MAXIMUM RATINGS(Ta=25℃) SYMBOL PARAMETER VALUE VDSS Drain-Source Voltage 500 VGSS Gate-Source Voltage ±30 ID Drain Current-Continuous 14 IDM Drain Current-Single Pulsed 56 PD Total Dissipation @TC=25℃ 60 Tch Max. Operating Junction Tempe

📥 Download Datasheet

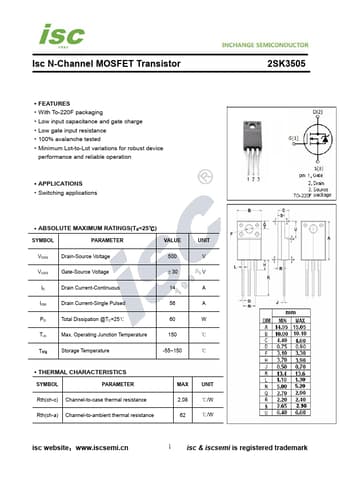

Preview of 2SK3505 PDF
datasheet Preview Page 2

Datasheet Details

Part number
2SK3505
Manufacturer
INCHANGE
File Size
251.02 KB
Datasheet
2SK3505-INCHANGE.pdf
Description
N-Channel MOSFET
