Datasheet Details
- Part number
- DMG4N60SCT
- Manufacturer
- INCHANGE
- File Size
- 256.13 KB
- Datasheet
- DMG4N60SCT-INCHANGE.pdf
- Description
- N-Channel MOSFET

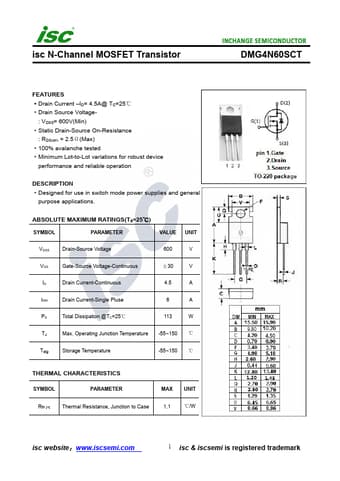

DMG4N60SCT Description
isc N-Channel MOSFET Transistor .
Designed for use in switch mode power supplies and general
purpose applications.
DMG4N60SCT Features
* Drain Current
* ID= 4.5A@ TC=25℃
* Drain Source Voltage-
: VDSS= 600V(Min)
* Static Drain-Source On-Resistance
: RDS(on) = 2.5Ω(Max)
* 100% avalanche tested
DMG4N60SCT Applications
* ABSOLUTE MAXIMUM RATINGS(Ta=25℃)
SYMBOL
PARAMETER
VALUE UNIT
VDSS VGS
Drain-Source Voltage Gate-Source Voltage-Continuous
600
V
±30
V
ID
Drain Current-Continuous
4.5
A
IDM
Drain Current-Single Pluse
6
A
PD
Total Dissipation @TC=25℃
113
W
TJ
Max. Operating Junction Temperatur
