CS830F N-CHANNEL MOSFET

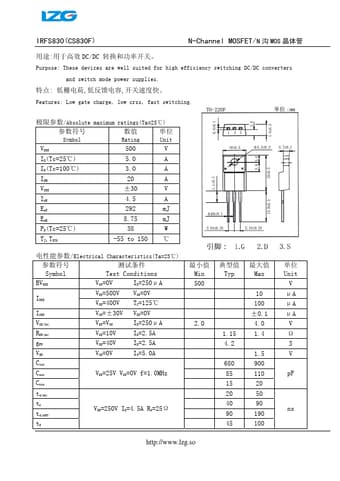

📥 Download Datasheet  Datasheet Preview Page 1

Description

IRFS830(CS830F) N-Channel MOSFET/N MOS : DC/DC 。 Purpose: These devices are well suited for high efficiency switching DC/DC converters and switch .

📥 Download Datasheet

Preview of CS830F PDF
datasheet Preview Page 2

Datasheet Specifications

Part number
CS830F
Manufacturer
LZG
File Size
294.02 KB
Datasheet
CS830F-LZG.pdf
Description
N-CHANNEL MOSFET

Features

* Low gate charge, low crss, fast switching. /Absolute maximum ratings(Ta=25℃) Symbol Rating Unit VDSS 500 V ID(Tc=25℃) 5.0 A ID(Tc=100℃) 3.0 A IDM 20 A VGSS ±30 V IAR 4.5 A EAS 292 mJ EAR 8.75 mJ PD(Tc=25℃) 38 W TJ,TSTG -55 to 150 ℃ /Electrical Characteristics(Ta=25℃)
