M74HC4016 Datasheet - ST Microelectronics

M74HC4016 QUAD BILATERAL SWITCH

The M54/74HC4016 is a high speed CMOS QUAD BILATERAL SWITCH fabricated in silicon gate C2MOS technology. It has high speed performance combined with true CMOS low power consumption. The C input is provided to control the switch ; the switch is ON when the C input is held high and off when C is held .
M54HC4016 M74HC4016 QUAD BILATERAL SWITCH . . . . . . . HIGH SPEED tPD = 9 ns (TYP.) AT VCC = 5 V LOW POWER DISSIPATION ICC = 1 µA (MAX.) AT TA = 25 °C HIGH NOISE IMMUNITY VNIH = VNIL = 28 % VCC (MIN.) LOW ”ON” RESISTANCE RON = 60 Ω (TYP.) AT VCC = 9 V, II/O = 100 µA SINE WAVE DISTORSION 0.042 % (TYP.) AT VCC = 9 VPP, f = 1KHz WIDE OPERATING VOLTAGE RANGE VCC (OPR) = 2 V TO 12 V PIN AND FUNCTION COMPATIBLE WITH 4016B B1R (Plastic Package) F1R (Ceramic Package) M1R (Micro Package) C1R (Chip.

M74HC4016 Datasheet (257.96 KB)

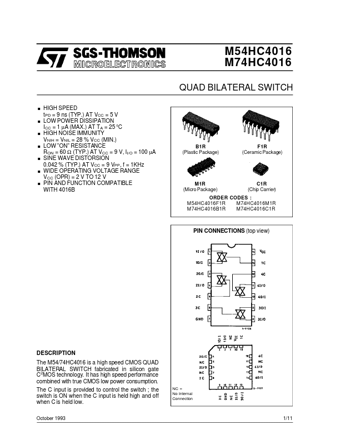

Preview of M74HC4016 PDF
M74HC4016 Datasheet Preview Page 2 M74HC4016 Datasheet Preview Page 3

Datasheet Details

Part number:

M74HC4016

Manufacturer:

STMicroelectronics ↗

File Size:

257.96 KB

Description:

Quad bilateral switch.
