STU2N105K5

N-channel Power MOSFET

STU2N105K5 Features

* Order codes VDS RDS(on) max STD2N105K5 STP2N105K5 1050 V 8Ω STU2N105K5 ID 1.5 A PTOT 60 W

* Industry’s lowest RDS(on) x area

* Industry’s best figure of merit (FoM)

* Ultra low gate charge

* 100% avalanche tested

* Zener-protected Applications

STU2N105K5 General Description

These very high voltage N-channel Power MOSFETs are designed using MDmesh™ K5 technology based on an innovative proprietary vertical structure. The result is a dramatic reduction in on-resistance and ultra-low gate charge for applications requiring superior power density and high efficiency. Order .

STU2N105K5 Datasheet (1.07 MB)

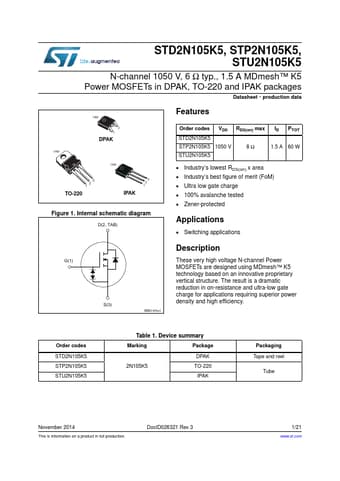

Preview of STU2N105K5 PDF

Datasheet Details

Part number:

STU2N105K5

Manufacturer:

STMicroelectronics ↗

File Size:

1.07 MB

Description:

N-channel power mosfet.
STD2N105K5, STP2N105K5, STU2N105K5 N-channel 1050 V, 6 Ω typ., 1.5 A MDmesh™ K5 Power MOSFETs in DPAK, TO-220 and IPAK packages Datasheet - production.
