2SB1116

PNP Plastic Encapsulated Transistor

2SB1116 Features

* High Collector Power Dissipation Complementary to 2SD1616 CLASSIFICATION OF hFE(1) Product-Rank 2SB1116-L 2SB1116-K Range 135~270 200~400 2SB1116-U 300~600 TO-92 GH J AD B K E CF 1Emitter 2Collector 3Base REF. A B C D E F G H J K Millimeter Min. Max. 4.40 4.70 4.30 4.70 12.70 - 3.30

2SB1116 Datasheet (170.11 KB)

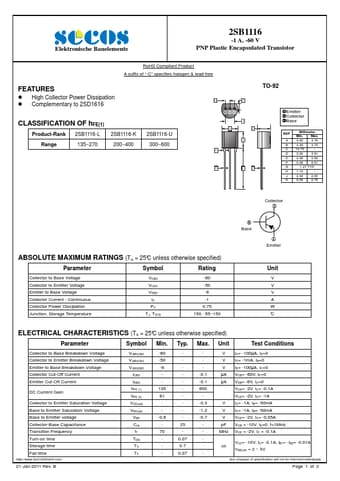

Preview of 2SB1116 PDF

Datasheet Details

Part number:

2SB1116

Manufacturer:

SeCoS

File Size:

170.11 KB

Description:

Pnp plastic encapsulated transistor.
Elektronische Bauelemente 2SB1116 -1 A, -60 V PNP Plastic Encapsulated Transistor RoHS Compliant Product A suffix of ā€œ-Cā€ specifies halogen & lead-f.
