BCR112W Datasheet - Siemens Semiconductor Group

BCR112W NPN Silicon Digital Transistor (Switching circuit/ inverter/ inferface circuit/ driver circuit)

BCR 112W NPN Silicon Digital Transistor Switching circuit, inverter, inferface circuit, driver circuit Built in bias resistor (R1=4.7kΩ, R2=4.7kΩ) Type BCR 112W Marking Ordering Code WFs Q62702-C2284 Pin Configuration 1=B 2=E 3=C Package SOT-323 Maximum Ratings Parameter Collector-emitter voltage Collector-base voltage Emitter-base voltage Input on Voltage DC collector current Total power dissipation, TS = 124°C Junction temperature Storage temperature Symbol Values 50 5.

BCR112W Datasheet (34.91 KB)

Preview of BCR112W PDF

Datasheet Details

Part number:

BCR112W

Manufacturer:

Siemens Semiconductor Group

File Size:

34.91 KB

Description:

Npn silicon digital transistor (switching circuit/ inverter/ inferface circuit/ driver circuit).

📁 Related Datasheet

BCR112 NPN Silicon Digital Transistor (Switching circuit/ inverter/ inferface circuit/ driver circuit) (Siemens Semiconductor Group)

BCR112 NPN Silicon Digital Transistor (Infineon Technologies AG)

BCR112F NPN Silicon Digital Transistor (Infineon Technologies AG)

BCR112L3 NPN Silicon Digital Transistor (Infineon Technologies AG)

BCR112T NPN Silicon Digital Transistor (Infineon Technologies AG)

BCR112U NPN Silicon Digital Transistor (Infineon Technologies AG)

BCR112W NPN Silicon Digital Transistor (Infineon Technologies AG)

BCR114 NPN Silicon Digital Transistor (Infineon Technologies AG)

BCR114F NPN Silicon Digital Transistor (Infineon Technologies AG)

BCR114L3 NPN Silicon Digital Transistor (Infineon Technologies AG)

TAGS

BCR112W NPN Silicon Digital Transistor Switching circuit inverter inferface circuit driver circuit Siemens Semiconductor Group

Image Gallery

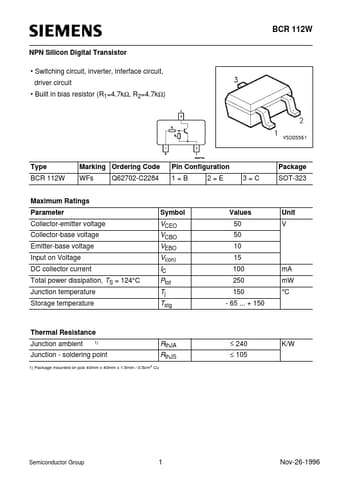

BCR112W Datasheet Preview Page 2 BCR112W Datasheet Preview Page 3
