BUZ11AL Power Transistor

BUZ 11 AL Not for new design SIPMOS ® Power Transistor N channel Enhancement mode Avalanche-rated Logic Level Pin 1 G Type BUZ 11 AL Pin 2 D Pin 3 S VDS 50 V ID 26 A RDS(on) 0.055 Ω Package TO-220 AB Ordering Code C67078-S1330-A3 Maximum Ratings Parameter Continuous drain current Symbol Values 26 Unit A ID IDpuls 104 TC = 25 °C Pulsed drain current TC = 25 °C Avalanche current,limited by Tjmax Avalanche energy,periodic limited by Tjmax Avalanc.

BUZ11AL Datasheet (117.53 KB)

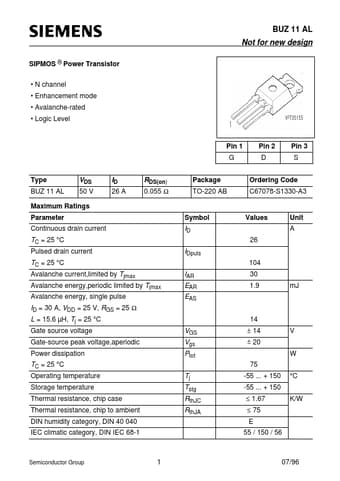

Preview of BUZ11AL PDF
BUZ11AL Datasheet Preview Page 2 BUZ11AL Datasheet Preview Page 3

Datasheet Details

Part number:

BUZ11AL

Manufacturer:

Siemens Semiconductor Group

File Size:

117.53 KB

Description:

Power transistor.
