SMA4124

Solid State Relay

SMA4124 Features

* High Blocking Voltage (600V MIN)

* High Load Current (1A MAX Continuous)

* Low Input Control Current (3mA TYP)

* Low On Resistance (1.3Ω TYP)

* High Input-to-Output Isolation (4kV)

* Long Life / High Reliability

* RoHS / Pb-Free / REACH Compliant Agency Approvals UL/C

SMA4124 General Description

The SMA4124 is a single-pole, single-throw, normally open multipurpose solid state relay. The circuit is composed of an infra-red LED on the input side optically coupled to a Photo Diode Array which drives back-to-back high voltage enhancement type DMOS transistors on the output. The SMA4124 has a h.

SMA4124 Datasheet (220.62 KB)

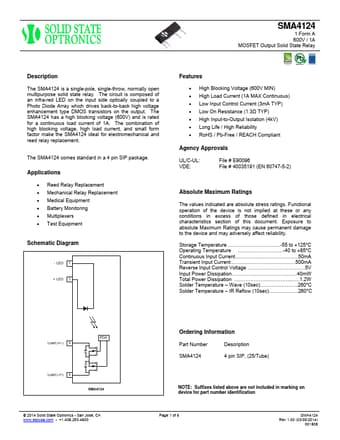

Preview of SMA4124 PDF

Datasheet Details

Part number:

SMA4124

Manufacturer:

Solid State Optronic

File Size:

220.62 KB

Description:

Solid state relay.
