TGA4830-EPU Datasheet - TriQuint Semiconductor

Wideband Low Noise Amplifier

TGA4830-EPU Features

* and Performance DC - 45GHz Frequency Range 13dB Gain @ 20GHz 15dB Return Loss @ 20GHz 11.5dBm Typical P1dB 3.2dB Typical Noise Figure 40Gbps Data Rate > 20dB Gain Control 0.15µm pHEMT 3MI Technology 5V, 50mA Bias Condition Chip Dimensions: 1.79 x 1.00 x 0.10 mm (0.070 x 0.039 x 0.004 inches) Measur

TGA4830-EPU General Description

The TriQuint TGA4830-EPU is a medium power wideband low noise amplifier which operates from DC to 45 GHz. Typical small signal gain is 13dB with >20dB AGC range. Typical input and output return loss is 15dB. The TGA4830-EPU provides 11.5 dBm of typical output power at 1 dB gain compression and a 3.2.

TGA4830-EPU Datasheet (743.19 KB)

Preview of TGA4830-EPU PDF

Datasheet Details

Part number:

TGA4830-EPU

Manufacturer:

TriQuint Semiconductor

File Size:

743.19 KB

Description:

Wideband low noise amplifier.
Advance Product Information June 16, 2004 Wideband Low Noise Amplifier .

📁 Related Datasheet

TGA4830 DC - 45 GHz Optical Driver and LNA (TriQuint Semiconductor)

TGA4832 Wideband Amplifier (TriQuint Semiconductor)

TGA4801 DC - 35 GHz Medium Power Amplifier with AGC (TriQuint Semiconductor)

TGA4802 12.5 Gb/s IRZ Modulator Driver (TriQuint Semiconductor)

TGA4802-EPU Modulator Driver Amplifier (TriQuint Semiconductor)

TGA4803 DC to 50 GHz Medium Power Amplifier with AGC (TriQuint Semiconductor)

TGA4805-EPU Differential Transimpedance Amplifier (TriQuint Semiconductor)

TGA4807 10.7 Gb/s Modulator Driver Amplifier (TriQuint Semiconductor)

TGA4811 Low Noise Amplifier (TriQuint Semiconductor)

TGA4815-EPU 10Gb/s Differential TIA (TriQuint Semiconductor)

TAGS

TGA4830-EPU Wideband Low Noise Amplifier TriQuint Semiconductor

Image Gallery

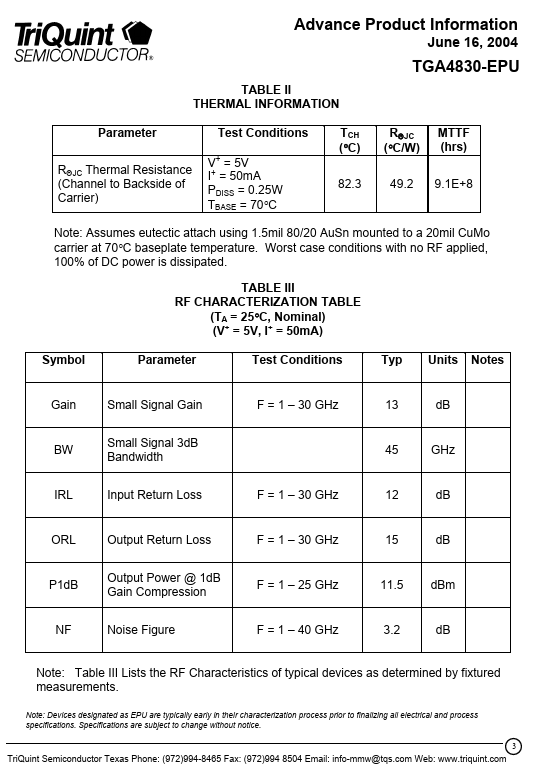

TGA4830-EPU Datasheet Preview Page 2 TGA4830-EPU Datasheet Preview Page 3
