P5102FM Datasheet - UNIKC

P5102FM - P-Channel MOSFET

P5102FM P-Channel Enhancement Mode MOSFET PRODUCT SUMMARY V(BR)DSS RDS(ON) -20V 45mΩ @VGS = -4.5V ID -3.5A SOT-23 ABSOLUTE MAXIMUM RATINGS (TA = 25 °C Unless Otherwise Noted) PARAMETERS/TEST CONDITIONS SYMBOL LIMITS Drain-Source Voltage VDS -20 Gate-Source Voltage VGS ±8 Continuous Drain Current Pulsed Drain Current1 TA = 25 °C TA = 70 °C ID IDM -3.5 -2.8 -21 Power Dissipation TA = 25 °C TA = 70 °C PD 1.0 0.6 Operating Junction & Storage Temperature Range TJ, TSTG -55 t

P5102FM-UNIKC.pdf

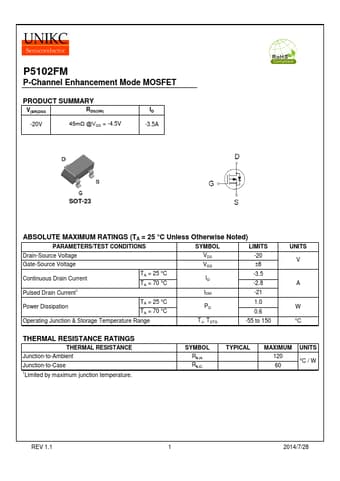

Preview of P5102FM PDF
P5102FM Datasheet Preview Page 2 P5102FM Datasheet Preview Page 3

Datasheet Details

Part number:

P5102FM

Manufacturer:

UNIKC

File Size:

515.87 KB

Description:

P-channel mosfet.
