P5103EAG Datasheet - UNIKC

P5103EAG - P-Channel MOSFET

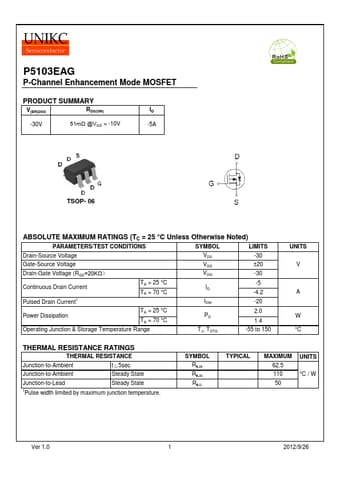

P5103EAG P-Channel Enhancement Mode MOSFET PRODUCT SUMMARY V(BR)DSS RDS(ON) -30V 51mΩ @VGS = -10V ID -5A TSOP- 06 ABSOLUTE MAXIMUM RATINGS (TC = 25 °C Unless Otherwise Noted) PARAMETERS/TEST CONDITIONS SYMBOL LIMITS Drain-Source Voltage VDS -30 Gate-Source Voltage Drain-Gate Voltage (RGS=20KΩ) VGS ±20 VDG -30 Continuous Drain Current Pulsed Drain Current1 TA = 25 °C TA = 70 °C ID IDM -5 -4.2 -20 Power Dissipation TA = 25 °C TA = 70 °C PD 2.0 1.4 Operating Junction & Stora

P5103EAG-UNIKC.pdf

Preview of P5103EAG PDF
P5103EAG Datasheet Preview Page 2 P5103EAG Datasheet Preview Page 3

Datasheet Details

Part number:

P5103EAG

Manufacturer:

UNIKC

File Size:

463.14 KB

Description:

P-channel mosfet.
