AK8111

Single Clock Generator

AK8111 Features

* Output Frequency Range: 12.288MHz / 24.576MHz (Selectable) Input Frequency: 27MHz Low Jitter Performance: 15 ps (Typ.) Period, 1σ Low Current Consumption: 3.5mA (Typ.) Output Load: 15pF (max.) Supply Voltage: 2.7

* 3.6V Operating Temperature Range: -10 to +80℃ Package: 6-pin SON (lead-free)

AK8111 General Description

The AK8111 is a single clock generator IC with an integrated PLL. It can generate either a 12.288MHz or a 24.576MHz clock from a 27MHz master clock input frequency. Through pin control, the output can be enabled or disabled, the frequency can be changed, and the device can be placed in a power-down .

AK8111 Datasheet (327.69 KB)

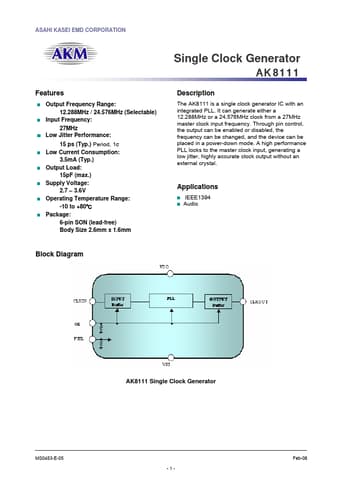

Preview of AK8111 PDF

Datasheet Details

Part number:

AK8111

Manufacturer:

AKM

File Size:

327.69 KB

Description:

Single clock generator.
