AONP38324U - 30V Dual Asymmetric N-Channel MOSFET

📥 Download Datasheet

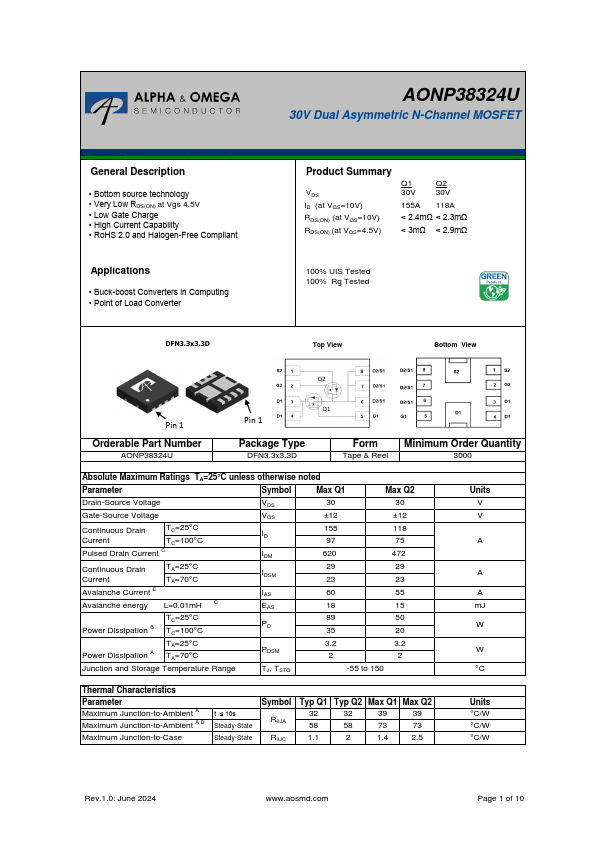

Preview of AONP38324U PDF

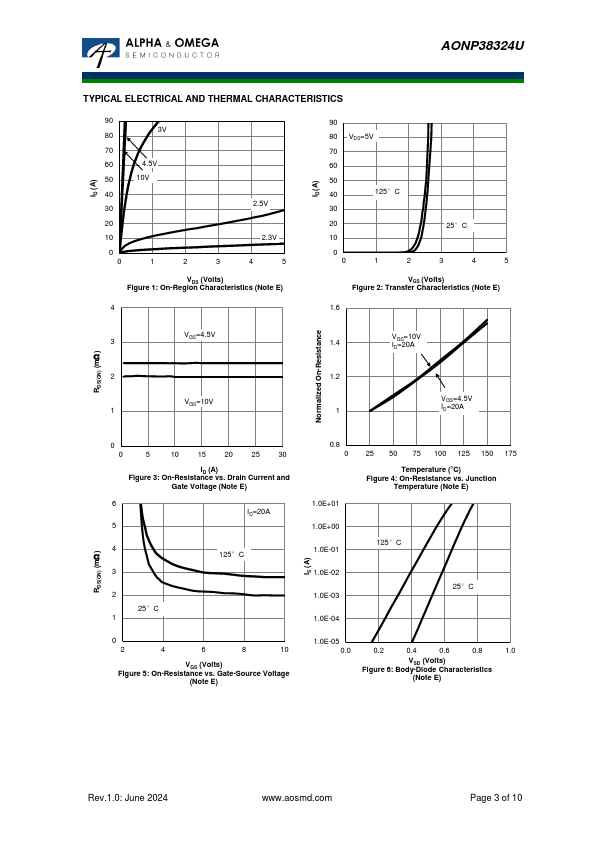

datasheet Preview Page 2 datasheet Preview Page 3

Datasheet Details

Part number AONP38324U
Manufacturer Alpha & Omega Semiconductors
File Size 747.98 KB
Description 30V Dual Asymmetric N-Channel MOSFET
Datasheet download datasheet AONP38324U-AlphaOmegaSemiconductors.pdf

AONP38324U Product details

Description

Bottom source technology Very Low RDS(ON) at Vgs 4.5V Low Gate Charge High Current Capability RoHS 2.0 and Halogen-Free Compliant Applications Buck-boost Converters in Computing Point of Load Converter Product Summary VDS ID (at VGS=10V) RDS(ON) (at VGS=10V) RDS(ON) (at VGS=4.5V) Q1 Q2 30V 30V 155A 118A < 2.4mΩ < 2.3mΩ < 3mΩ < 2.9mΩ 100% UIS Tested 100% Rg Tested DFN3.3x3.3D Top View Bottom View Q2 Pin 1 Orderable
