CY24272 Datasheet - Cypress Semiconductor

CY24272 Rambus XDR Clock Generator

For a complete list of related documentation, click here. Logic Block Diagram /BYPASS EN Bypass MUX REFCLK,REFCLKB PLL EN RegA EN RegB EN RegC CLK0 CLK0B CLK1 CLK1B CLK2 CLK2B EN RegD CLK3 CLK3B SCL SDA.

CY24272 Features

* Meets Rambus® Extended Data Rate (XDR™) clocking requirements

* 25 ps typical cycle-to-cycle jitter

* 135 dBc/Hz typical phase noise at 20 MHz offset

* 100 or 133 MHz differential clock input

* 300

* 667 MHz high speed clock support

* Quad (open drain) differ

CY24272 Datasheet (764.95 KB)

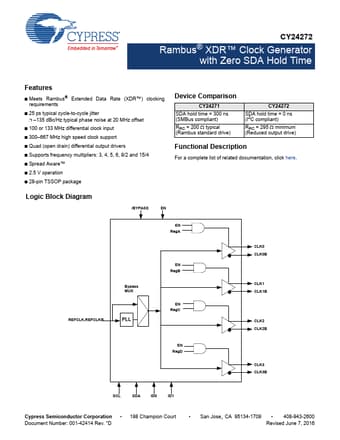

Preview of CY24272 PDF
CY24272 Datasheet Preview Page 2 CY24272 Datasheet Preview Page 3

Datasheet Details

Part number:

CY24272

Manufacturer:

Cypress Semiconductor

File Size:

764.95 KB

Description:

Rambus xdr clock generator.
