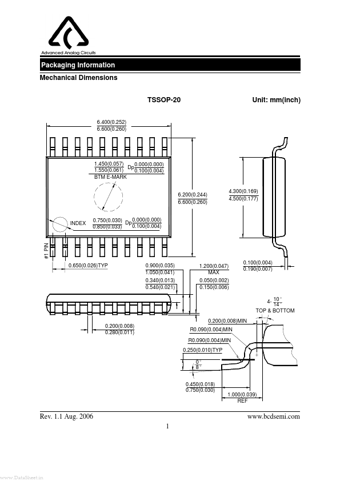

Packaging Information Mechanical Dimensions TSSOP-20 6.400(0.252) 6.600(0.260) Unit: mm(inch) 1.450(0.057) 0.000(0.000) Dp 1.550(0.061) 0.100(0.004) BTM E-MARK 4.300(0.169) 4.500(0.177) 6.200(0.244) 6.600(0.260) 0.750(0.030) Dp 0.000(0.000) 0.100(0.004) 0.850(0.033) INDEX #1 PIN 0.650(0.026)TYP 0.900(0.035) 1.050(0.041) 0.340(0.013) 0.540(0.021) 1.200(0.047) MAX 0.050(0.002) 0.150(0.006) 0.100(0.004) 0.190(0.007) 4- 10 ° 14 ° TOP & BOTTOM 0.200(0.008)MIN 0.200(0.008) 0.280(0.011) R0.09
