C2271 Datasheet - FGX

C2271 - NPN Silicon Transistor

C2271 APPLICATION: High Voltage Amplifier Applications.

NPN silicon MAXIMUM RATINGS(Ta=25℃) PARAMETER Collector-base voltage Collector-emitter voltage Emitter-base voltage Collector current Collector Power Dissipation Junction Temperature Storage Temperature Range SYMBOL VCBO VCEO VEBO IC PC TJ Tstg RATING UNIT 300 300 6V 100 900 150 mA mW ℃ V V 1 TO-92L 1.

Emitter 2.

Collector 3.

Base ﹣55~150 ℃ ELECTRICAL CHARACTERISTICS (Ta=25℃) PARAMETER D

C2271-FGX.pdf

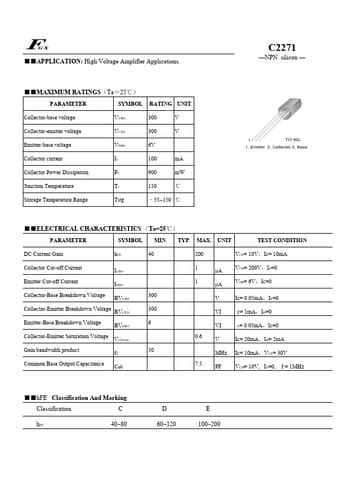

Preview of C2271 PDF

Datasheet Details

Part number:

C2271

Manufacturer:

FGX

File Size:

188.38 KB

Description:

Npn silicon transistor.
