NX8503CG-CC

NECs 1550 nm InGaAsP MQW DFB LASER DIODE

NX8503CG-CC Datasheet (98.62 KB)

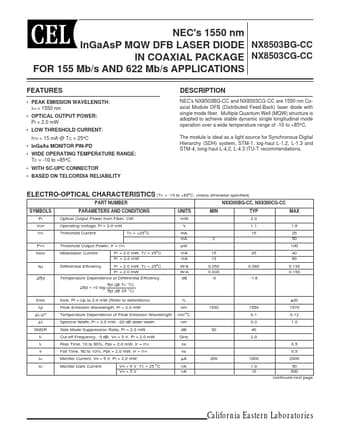

Preview of NX8503CG-CC PDF Datasheet

Datasheet Details

Part number:

NX8503CG-CC

Manufacturer:

NEC

File Size:

98.62 KB

Description:

Necs 1550 nm ingaasp mqw dfb laser diode

NX8503CG-CC Features

* PEAK EMISSION WAVELENGTH: λP = 1550 nm

* OPTICAL OUTPUT POWER: Pf = 2.0 mW

* LOW THRESHOLD CURRENT: ITH = 15 mA @ TC = 25°C

* InGaAs MONITOR PIN-PD

* WIDE OPERATING TEMPERATURE RANGE: TC = -10 to +85°C

* WITH SC-UPC CONNECTOR

* BASED ON TELCO

NX8503CG-CC General Description

NEC's NX8503BG-CC and NX8503CG-CC are 1550 nm Coaxial Module DFB (Distributed Feed-Back) laser diode with single mode fiber. Multiple Quantum Well (MQW) structure is adopted to achieve stable dynamic single longitudinal mode operation over a wide temperature range of -10 to +85°C. The module is idea.
