CD4066BM Quad Bilateral Switch

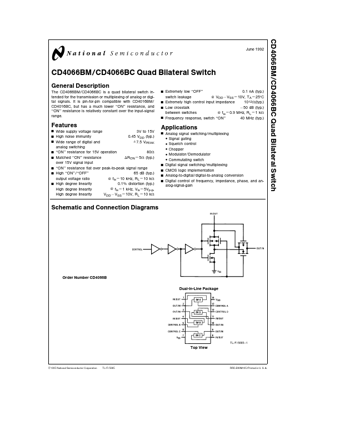

📥 Download Datasheet  Datasheet Preview Page 1

Description

CD4066BM CD4066BC Quad Bilateral Switch June 1992 CD4066BM CD4066BC Quad Bilateral Switch General .
The CD4066BM CD4066BC is a quad bilateral switch intended for the transmission or multiplexing of analog or digital signals It is pin-for-pin compatib.

📥 Download Datasheet

Preview of CD4066BM PDF
datasheet Preview Page 2 datasheet Preview Page 3

Datasheet Specifications

Part number
CD4066BM
Manufacturer
National Semiconductor
File Size
169.04 KB
Datasheet
CD4066BM_NationalSemiconductor.pdf
Description
Quad Bilateral Switch

Features

* Y Y Y Y Y Y Y Y Wide supply voltage range 3V to 15V High noise immunity 0 45 VDD (typ ) g 7 5 VPEAK Wide range of digital and analog switching ‘‘ON’’ resistance for 15V operation 80X Matched ‘‘ON’’ resistance DRON e 5X (typ ) over 15V signal input ‘‘ON’’ resistance flat over peak-to-peak signal

Applications

* Y Y Y Y Y Analog signal switching multiplexing  Signal gating  Squelch control  Chopper  Modulator Demodulator  Commutating switch Digital signal switching multiplexing CMOS logic implementation Analog-to-digital digital-to-analog conversion Digital control of frequency impedance phase and an
