GM246410 Datasheet - OPTO Logic

GM246410 240 x 64 dots Display Module

GM246410 240 x 64 dots STN Reflective / CCFL Backlight DIMENSIONAL DATA ABSOLUTE MAXIMUM RATINGS Item Measurement (W) x (H) x (T) Unit Item Symbol Condition Min. Max. Unit Module Dimension 180 x 70 x 14.0 Max.(CCFL B/L) mm Supply Voltage (Logic) VDD - VSS 0 7.0 V Viewing Area 137 x 44 mm Supply Voltage(LCD) VDD - VO 0 20.0 V Dot Pitch 0.53 x 0.53 mm Input Voltage VI Ta = 25 C VSS VDD V Dot Size 0.50 x 0.50 mm Operating Temp. T opr 0 50 C Weight 170 g Storage.

GM246410 Datasheet (333.86 KB)

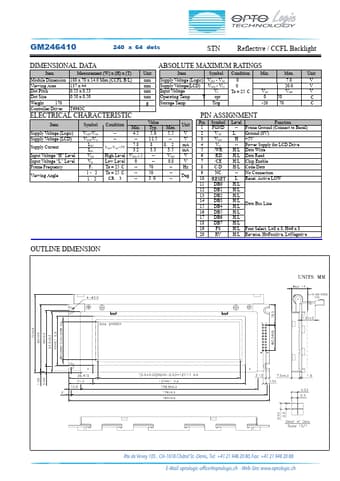

Preview of GM246410 PDF

Datasheet Details

Part number:

GM246410

Manufacturer:

OPTO Logic

File Size:

333.86 KB

Description:

240 x 64 dots display module.
