STF20N95K5

N-channel Power MOSFET

STF20N95K5 Features

* Order code STB20N95K5 STF20N95K5 STP20N95K5 STW20N95K5 VDS 950 V RDS(on) max. 0.330 Ω ID 17.5 A PTOT 250 W 40 W 250 W

* Industry’s lowest RDS(on) x area

* Industry’s best FoM (figure of merit)

* Ultra-low gate charge

* 100% avalanche tested

* Zener-protected Applications

STF20N95K5 General Description

These very high voltage N-channel Power MOSFETs are designed using MDmesh™ K5 technology based on an innovative proprietary vertical structure. The result is a dramatic reduction in on-resistance and ultra-low gate charge for applications requiring superior power density and high efficiency. Order .

STF20N95K5 Datasheet (908.33 KB)

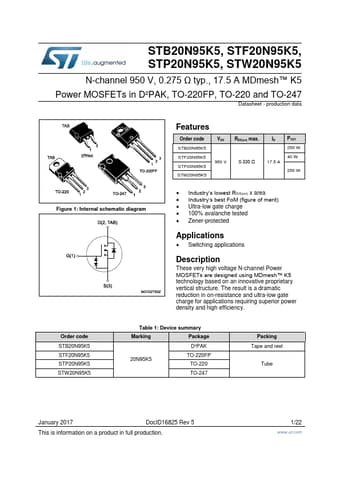

Preview of STF20N95K5 PDF

Datasheet Details

Part number:

STF20N95K5

Manufacturer:

STMicroelectronics ↗

File Size:

908.33 KB

Description:

N-channel power mosfet.
STB20N95K5, STF20N95K5, STP20N95K5, STW20N95K5 N-channel 950 V, 0.275 Ω typ., 17.5 A MDmesh™ K5 Power MOSFETs in D²PAK, TO-220FP, TO-220 and TO-247 Da.
