STD100 Datasheet - Schneider

STD100 Duct Temperature Sensor

STD100-50 STD100-100 STD100-150 STD100-200 STD100-250 STD100-300 STD100-400 Probe NL mm mm (in) (in) 50 (1.97) 63 (2.48) 100 (3.94) 113 (4.45) 150 (5.9) 163 (6.42) 200 (7.87) 213 (8.39) 250 (9.84) 263 (10.35) 300 313 (11.81) (12.32) 400 413 (15.75) (16.26) Weight g (lb) 113 (0.25) .
Field Devices Europe STD100 Duct Temperature Sensor NTC 1.8 kW for Vista 1 The STD100 temperature sensor is intended for air duct mounting.The STD100 housing is equipped with a 20 mm cable fitting. Technical DatA Part numbers. . . . . . . . . . . . . . . . . . . . . . see table Sensor element. . . . NTC, 1.8 kΩ at +25 °C (77 °F) Time constant: Air velocity 1.5 m/s . . . . . . . . . . . . . . . approx. 72 s Air velocity 3.0 m/s . . . . . . . . . . . .

STD100 Datasheet (224.02 KB)

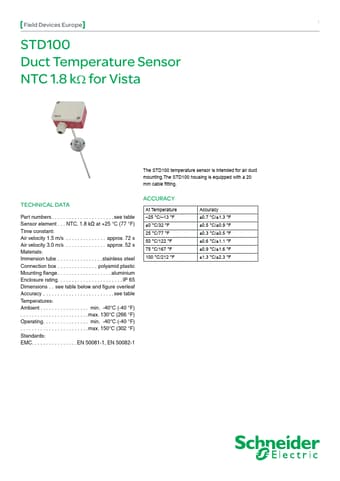

Preview of STD100 PDF

Datasheet Details

Part number:

STD100

Manufacturer:

Schneider

File Size:

224.02 KB

Description:

Duct temperature sensor.
