SVT10500PD

P-CHANNEL MOSFET

SVT10500PD Features

* -30A,-100V,RDS(on)(typ.) =35m@VGS=-10V

* Low gate charge

* Low Crss

* Fast switching

* Improved dv/dt capability

* 100% avalanche tested

* Pb-free lead plating

* RoHS compliant 1 3 TO-252-2L KEY PERFORMANCE PARAMETERS Characteristics VDS VGS(th) RDS(on),max ID Q

SVT10500PD General Description

SVT10500PD is a P channel enhancement mode power MOS field effect transistor which is produced using Silan's LVMOS technology. The improved process and cell structure have been especially tailored to minimize on-state resistance, provide superior switching performance and high avalanche breakdown to.

SVT10500PD Datasheet (373.17 KB)

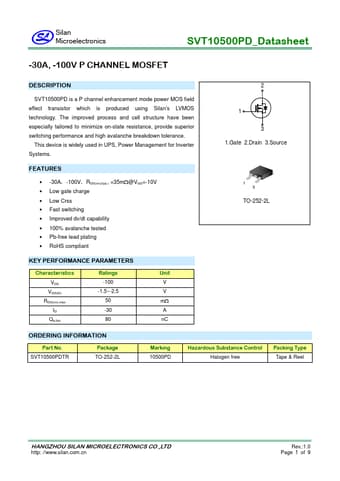

Preview of SVT10500PD PDF

Datasheet Details

Part number:

SVT10500PD

Manufacturer:

Silan Microelectronics

File Size:

373.17 KB

Description:

P-channel mosfet.
