P3055LDG Datasheet - UNIKC

P3055LDG N-Channel MOSFET

P3055LDG N-Channel Logic Level Enhancement Mode MOSFET PRODUCT SUMMARY V(BR)DSS RDS(ON) ID 25V 90mΩ @VGS = 10V 12A TO-252 ABSOLUTE MAXIMUM RATINGS (TC = 25 °C Unless Otherwise Noted) PARAMETERS/TEST CONDITIONS SYMBOL LIMITS Gate-Source Voltage VGS ±20 Continuous Drain Current Pulsed Drain Current1 TC= 25 °C TC= 100 °C ID 12 8 IDM 45 Avalanche Energy L=0.1mH EAS 60 Power Dissipation TC= 25 °C TC= 100°C PD 48 20 Operating Junction & Storage Temperature Range Lead Temp.

P3055LDG Datasheet (363.98 KB)

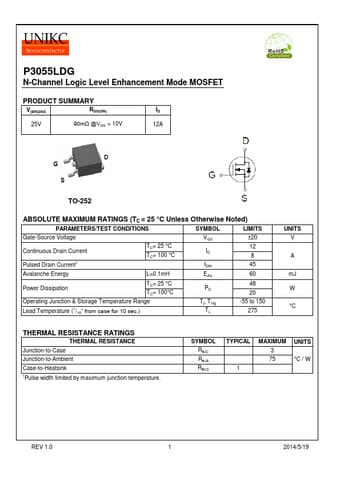

Preview of P3055LDG PDF
P3055LDG Datasheet Preview Page 2 P3055LDG Datasheet Preview Page 3

Datasheet Details

Part number:

P3055LDG

Manufacturer:

UNIKC

File Size:

363.98 KB

Description:

N-channel mosfet.
