P3055LLG Datasheet - UNIKC

P3055LLG MOSFET

P3055LLG N-Channel Enhancement Mode MOSFET PRODUCT SUMMARY V(BR)DSS RDS(ON) 25V 72mΩ @VGS = 10V ID 6A SOT- 223 ABSOLUTE MAXIMUM RATINGS (TA = 25 °C Unless Otherwise Noted) PARAMETERS/TEST CONDITIONS SYMBOL LIMITS Gate-Source Voltage VGS ±20 Continuous Drain Current TA = 25 °C TA = 70 °C ID 6 3.3 Pulsed Drain Current2 IDM 21 Avalanche Current IAS 12 Avalanche Energy L = 0.1mH EAS 7.5 Power Dissipation TA = 25 °C TA = 70 °C PD 3 1.1 Operating Junction & Storage Tempera.

P3055LLG Datasheet (330.85 KB)

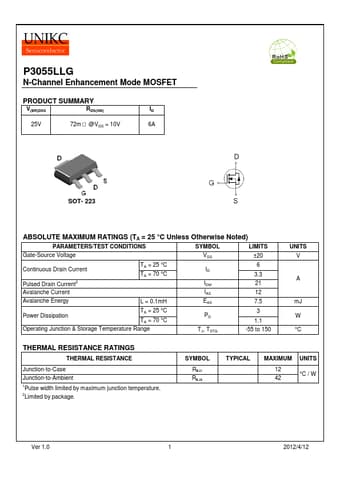

Preview of P3055LLG PDF
P3055LLG Datasheet Preview Page 2 P3055LLG Datasheet Preview Page 3

Datasheet Details

Part number:

P3055LLG

Manufacturer:

UNIKC

File Size:

330.85 KB

Description:

Mosfet.
