IL7101N

EARTH LEAKAGE CURRENT DETECTOR

IL7101N General Description

The IL7101N is designed for use in earth leakage circuit interrupters for operation directly oft the AC Line in breakers. It contains pre regulator, main regulator, after regulator, differential amplifier, level comparator, latch circuit. The input in the differential amplifier is connect to the sec.

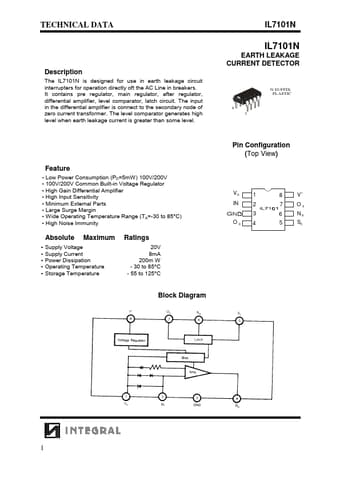

IL7101N Datasheet (139.96 KB)

Preview of IL7101N PDF

Datasheet Details

Part number:

IL7101N

Manufacturer:

ETC

File Size:

139.96 KB

Description:

Earth leakage current detector.
